KIT-500
가격문의(상세정보 참조)
87-00002390
5x2 4K60 USB–C/HDMI Extender/Scaler Matrix Kit
- AV and USB 3.0 coupled–signals switching
- 4K60 4:4:4 scaling resolution
- Built–in USB–C docking
- Remote control and management
HDMI | Ethernet - RJ-45 | HDBaseT | 4K/60 UHD (4:2:0)
위치확인
위치확인
KIT 500은 고성능 통합 매트릭스 스케일러 키트로, HDMI 및 HDBT 출력으로 독립적으로 라우팅할 수 있는 2개의 USB-C 및 2개의 HDMI/USB 입력이 있는 KIT 500T 매트릭스 송신기와 로컬 신호를 라우팅하기 위한 HDMI 입력과 원격 신호(KIT 500T 송신기에서)를 라우팅하기 위한 HDBT 입력이 있는 KIT 500R 자동 전환 스케일러 수신기로 구성됩니다.
원격 USB 주변 장치(예: 룸 카메라)는 룸 및 온라인 참가자 모두와 편리한 하이브리드 회의 운영을 위해 로컬 USB 호스트를 사용하도록 확장됩니다.
- 하이브리드 회의 - AV 입력과 USB 호스트 포트를 모두 전환하여 AV 출력과 룸 USB 장치에 동시에 연결할 수 있도록 설계되었습니다. 이 제품은 참가자가 룸 및 온라인 회의 참가자와 콘텐츠를 공유하도록 전환할 수 있는 협업 하이브리드 회의를 용이하게 합니다.
- 귀중한 최종 사용자 프레젠테이션 경험을 위한 고성능 스케일링 - 최적의 이미지 표시를 위한 ProcAmp 고해상도 스케일링 기술이 내장되어 있으며, 깨끗하고 오류 없는 소스 전환을 통해 고급 비디오 처리가 가능합니다.
- 강력한 오디오 처리 - 지능형 마이크 토크오버, 오디오 신호 이퀄라이제이션, 믹싱 및 지연 처리를 위한 통합 DSP와 유연한 오디오 삽입 및 추출 기능이 있어 발표자와 최종 사용자에게 탁월한 경험을 보장합니다.
- HDMI 신호 전환 - HDCP 2.2 호환, HDMI 2.0에 명시된 딥 컬러, xvColor™, CEC, HDMI 비압축 오디오 채널, Dolby TrueHD, DTS–HD, 2K, 4K 및 3D 지원.
- I–EDIDPro™ Kramer Intelligent EDID Processing™ - 지능형 EDID 처리, 처리, 잠금 및 패스스루 알고리즘은 HDMI 소스 및 디스플레이 시스템에 대한 플러그 앤 플레이 작동을 보장합니다.
- BYOD의 편리함과 용이함 - DP-Alt-Mode를 지원하는 모든 USB-C 기기를 AV 프레젠테이션 소스로 연결하고, 연결된 기기에 USB 및 이더넷 연결을 제공하며, 단일 USB-C 케이블 연결을 통해 최대 60와트의 전력을 공급합니다.
- 유선 및 무선 자동 전환기 - 수신기가 Kramer VIA와 같은 무선 연결 장치에 연결되면 송신기에서 유선 소스 또는 수신기에서 무선 소스를 자동으로 선택할 수 있습니다.
- 간단한 제어 - 원격 IP 컨트롤러 연결, 브라우저 작동 웹 페이지, 로컬 패널 버튼 또는 원격으로 연결된 접점 폐쇄 버튼을 통해 쉽고 완벽하게 유연한 사용자 포트 선택, 신호 라우팅 및 매트릭스 제어가 가능합니다.
- 내장형 지능형 제어 게이트웨이 - 릴레이, RS-232 및 CEC를 통해 연결된 AV 및 모터화된 장치의 원격 IP 기반 지능형 제어를 통해 외부 제어 게이트웨이가 필요 없고 설치 복잡성과 비용이 줄어들어 Kramer Control과 같은 제어 시스템과 쉽게 통합할 수 있습니다.
- 오디오 디임베딩 - 출력으로 통과하는 디지털 오디오 신호는 스테레오 밸런스 아날로그 오디오 출력에서도 사용할 수 있습니다. 이를 통해 로컬로 연결된 전문 오디오 시스템(예: DSP) 및 스피커에서 오디오를 재생하는 동시에 AV 수용기 장치(예: 스피커가 있는 TV)에 연결된 스피커에서 재생할 수 있습니다.
- USB 2.0 확장 - USB 2.0 신호는 송신기와 수신기 사이로 확장되어 활성 USB 호스트를 카메라 및 오디오 장치나 HID(휴먼 인터페이스 장치) 마우스나 키보드 장치와 같은 로컬 및 원격 USB 장치에 연결할 수 있습니다.
- 양방향 RS-232 확장 - 직렬 인터페이스 데이터는 양방향으로 흐르므로 데이터 전송과 장치 제어가 가능합니다.
- 종합적인 관리 - 로컬 패널 상태 LED 표시등 및 OSD 메뉴 작동, 사용자 친화적인 임베디드 웹 페이지를 통한 원격 IP 기반 펌웨어 업그레이드 및 관리, API 명령을 통한 원격 IP 또는 로컬 직렬 서비스 및 관리를 포함한 유연한 서비스 옵션은 지속 가능하고 현장에서 검증된 배포를 보장합니다.
- 간편하고 우아한 설치 - 단일 전원 메인 연결로 HDBaseT 신호와 PoC 전원 분배를 위한 단일 케이블 연결. 유연한 테이블 아래 또는 연단, 드롭 천장 및 디스플레이 인접 장착을 위한 소형 팬리스 인클로저.
응용 프로그램
- 교실과 강의실
- 회의실
- 훈련 시설
- 협력적인 교실
- BYOD 지원이 필요한 모든 공간

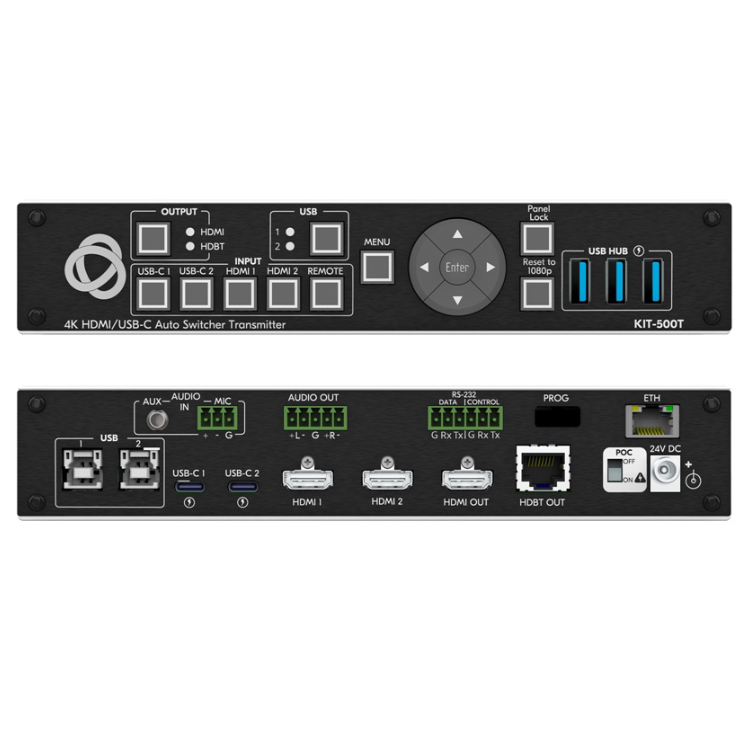

| TRANSMITTER | INPUTS 2 HDMI: On female HDMI connectors 2 USB–C: On USB–C female connectors 1 Mic/Unbalanced Stereo Audio: On a 3–pin terminal block connector 1 AUX Unbalanced Stereo Audio: On a 3.5mm mini jack OUTPUTS 1 HDMI: On a female HDMI connector 1 HDBaseT: On an RJ–45 connector 1 Balanced Stereo Audio: On a 5–pin terminal block connector PORTS 1 Ethernet: On an RJ–45 connector 1 Control RS–232: On a 3–pin terminal block connector 1 Data RS–232: On a 3–pin terminal block connector 1 Program USB: On a USB type A connector for firmware upgrade 3 USB (HUB): On USB type A connectors 2 USB (Host): On USB type B connectors Integrated USB Hubs: 2 ANALOG AUDIO Input Coupling: AC Output Coupling: DC Max Input Signal Level: 5.5Vp–p/8dBu Max Output Signal Level: 6Vp–p/8.7dBu Frequency Response: 20Hz to 20kHz ±0.1dB THD+N (A–weighted): 76dB Input Impedance: 14KΩ Output Impedance: 500Ω For Embedded Audio — Number of Supported Channels: Up to 8CH Supported Audio Formats: Dolby, DTS |

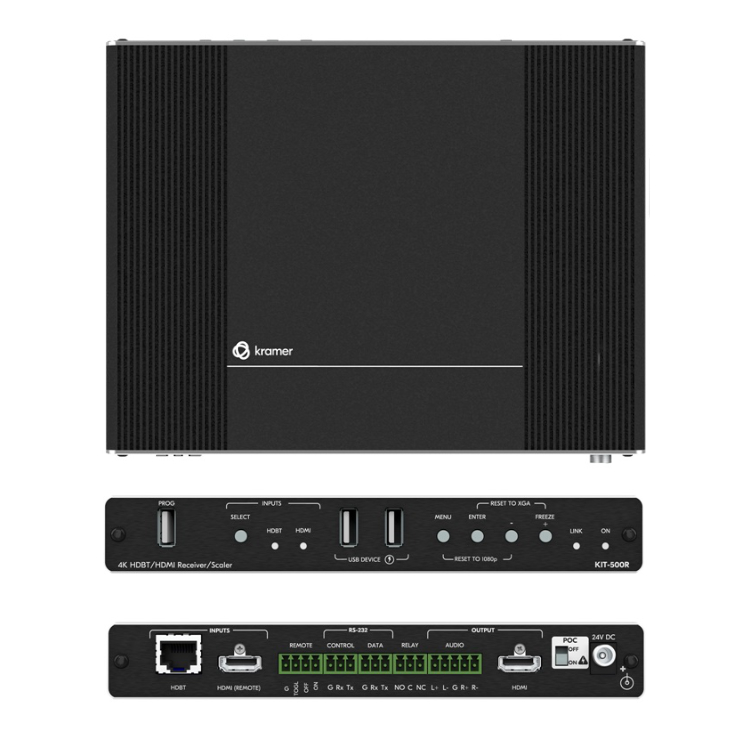

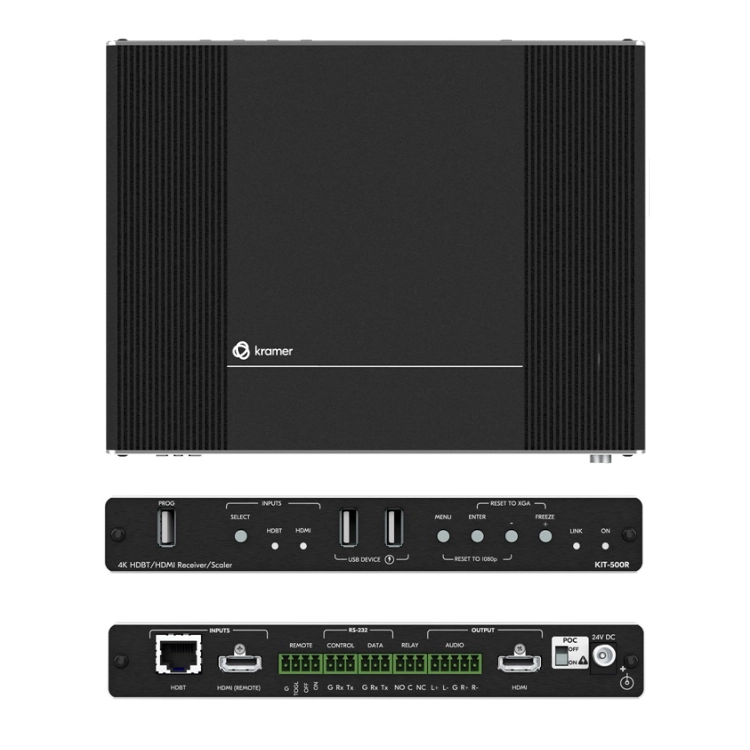

| RECEIVER | INPUTS 1 HDBaseT: On an RJ–45 connector 1 HDMI: On a female HDMI connector OUTPUTS 1 HDMI: On a female HDMI connector 1 Balanced Stereo Audio: On a 5–pin terminal block connector PORTS 1 Control RS–232: On a 3–pin terminal block connector 1 Data RS–232: On a 3–pin terminal block connector 3 Remote Contact–Closure: On a 4 pin terminal block connector 1 Relay: On a 3–pin terminal block connector 2 USB (DEVICE): On USB 2.0 type A connectors 1 Program USB: On a USB–A connector for firmware upgrade Integrated USB Hubs: 1 ANALOG AUDIO Output Coupling: DC Max Input Signal Level: 3.5Vp–p/4.2dBu Max Output Signal Level: 10Vp–p/13dBu Frequency Response: 20Hz to 20kHz ±0.1dB THD+N (A–weighted): 76dB Output Impedance: 500Ω For Embedded Audio — Number of Supported Channels: 2CH Supported Audio Formats: LPCM |
| Video | Max Data Rate (Transmitter): USB–C and HDMI ports: 18Gbps Max Data Rate (Transmitter): HDBT port: 10.2Gbps Max Resolution (Receiver): HDMI port: 4K@60Hz (4:4:4) Max Resolution (Receiver): HDBT port: 4K@60Hz (4:2:0) HDMI Support: 4K60, CEC, xvYCC color Content Protection: HDCP 1.4 and 2.2 (KIT–500R) KIT-500R Output Resolutions: 640x480@60Hz, 800x600@60Hz, 1024x768@60Hz, 1280x768@60Hz, 1280x800@60Hz, 1280x1024@60Hz, 1360x768@60Hz, 1400x1050@60Hz, 1440x900@60Hz, 1600x1200@60Hz, 1680x1050@60Hz, 1920x1200@60Hz RB, 2560x1600@60Hz RB, 1920x1080@60Hz, 1280x720@60Hz, 2048x1080@50/60Hz, 2560x1440@60Hz RB, 720x480p@60Hz, 720x576p@50Hz, 1280x720p@50/60Hz, 1920x1080p@24/25/30/50/60Hz, 2560x1080p@50/60Hz, 2K@24/25/30/50/60Hz, 4K@24/25/30/50/60Hz |
| USB Features | DData Rate: USB 3.0 Ports: 5Gbps Data Rate: USB 2.0 over HDBT: Up to 127Mbps (out of max 480Mbps) |
| Extension Line | Up to 40m (130ft): At 4K@60Hz (4:2:0) Up to 70m (230ft): At full HD (1080p@60Hz) Compliance: HDBaseT 2.0 |
| Extended RS-232 | Baud Rate: 300 to 115200 |
| Power | Source: 24V DC, 5A Combined Consumption of Both Units: 24V DC, 3.7A |
| Environmental Conditions | Operating Temperature: 0° to +40°C (32° to 104°F) Storage Temperature: –40° to +70°C (–40° to 158°F) Humidity: 10% to 90%, RHL non–condensing |
| Enclosure | Size: MegaTOOLS® Type: Aluminum Cooling: Convection ventilation |
| STANDARDS COMPLIANCE | Safety: CE Environmental: FCC, UCKA |
| Accessories | Included: 1 Power adapter, 2 power cords (EU and US), 8 rubber feet, 1 bracket set |
| Product Dimensions | 21.40cm x 17.40cm x 4.00cm (8.43" x 6.85" x 1.57" ) W, D, H |
| Product Weight | 1.7kg (3.8lbs) approx. |
| Shipping Dimensions | 45.40cm x 48.00cm x 7.50cm (17.87" x 18.90" x 2.95" ) W, D, H |
| Shipping Weight | 2.8kg (6.3lbs) approx. |
